Ардуино: управляем ПДУ мощной нагрузкой
Всем привет! Очередной урок по ардуино. На этот раз давайте
будем разбираться с подключением релейного модуля. А так же попробуем после
успешного подключения управлять с помощью реле мощным устройством. До этого мы
работали со светодиодами, а теперь вместо них можно управлять мощными
нагрузками. Пришлось поискать что-то мощное и доступное, нашел лампочку на 12
вольт от новогодней гирлянды, которую мы и подключим к реле. Ой я же забыл
самое главное: не рассказал, что у меня появился новый модуль. Пришла как
всегда посылка из Китая. Что и как можно посмотреть в видео – распаковка…

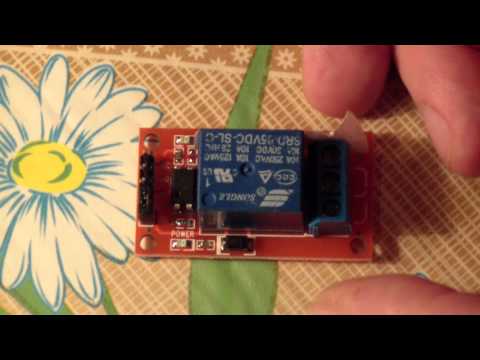

А теперь давайте перейдем к делу. На сом деле у меня не
простой релейный модуль, он еще с оптроном. Это хорошо, так как получается
что-то вроде дополнительной развязки. Но вот как все это дело теперь
подключить, вот в чем и предстоит нам разобраться. Новый проект делать не стал,
так как уже есть проект «Управление включением светодиодами с помощью ИКпульта». Так что можно теперь вместо одного из светодиодов подключить реле.
Оказывается, что подключить релейный модуль проще пареной
репы: там три контакта (правда еще два замкнуты перемычкой –оставил их как есть
– замкнутыми). Далее все просто: три контакта один из которых подключаем к
земле (GND), другой на
питание 5 вольт и один сигнальный можно подключить параллельно к плюсу любого
светодиода. Включаю релейный блок приветливо зажег светодиод на плате – значит
все работает.
Теперь наступает торжественный момент: жму кнопку на пульте
и … Слышен характерный звук срабатывания реле – щелчок! Есть контакт! Тут же
зажглась и 12 вольтная лампа, запитанная от свинцового аккумулятора. Так же
светиться и светодиод, к которому я и подключил сигнальный провод ведущий к
релейному модулю. Все работает прекрасно. А теперь как всегда видео которое наглядно
покажет все в работе.
Теперь нужно решить еще одну задачу: как все это можно
теперь использовать с максимальной отдачей? Вот где еще придется поломать
голову. Ведь с одной сторону нужно придумать проект, потом все оформить (в
смысле написать программу для ардуино, да и продумать корпус для размещения
всех компонентов). Ну и потом уже реализация. Пока что у меня такая идея
сделать «умный ночник» которым можно управлять с пульта (включением,
управлением режимами и выключением).
Скажем два режима: режим полного автомата
(в этом случае горит зеленый сигнальный светодиод, а ночник активирует реле
когда в комнате будет темно, то есть датчик в данном случае будет
фоторезистор), второй режим ручной (горит желтый светодид, ночник активировался
и зажег дежурное освещение, но через каждый час реле пару раз заставит мигнуть
дежурную лампу, и если в течении двух минут не было активности (нажать на ПДУ
определенную кнопку) то свет выключается. Но это пока так идея или первое
приближение. Еще подумаем как улучшить….
