Собрана «летучка» радиомаяка…

Всем моим читателям большой привет! Спасибо что заходите в ко мне в гости и читаете блог. Сегодня мы больше поговорим о моей разработке, по сути уже как говориться прошел этап поиска, и теперь начинаем этап становления. Как только получил посылку с необходимым силовым ключом, сразу же приступил к завершению проекта. Да, для тех кто впервые читает вкратце напишу, что я разрабатываю схему и пишу программу для микроконтроллера Ардуино который превратит и трансивер (у меня планируется использовать с QRP TX YAESU 817) и КИТ набор (самодельный однодиапозонный QRP CW трансивер) в радиомаяк…

Работы начал давно, и сначала это конечно же был написан скетч (или программа для ардуино) которая могла попискивать и в такт писку (морзянки) зажигать светодиод. После некоторых усовершенствований в самой программе удалось сделать все безупречно. А это значит, что мой проект можно реально сделать. Оставалась последняя задача: это связать ардуино и передатчик. Вот здесь то и скрывается проблема: ардуино сама по себе работает с током не больше 40 мА. То есть иными словами нужен еще посредник, который смог бы получить слабый сигнал от ардуино но при этом включил бы реле. В моем случае посредником станет силовой ключ, а реле было изготовлено самостоятельно. До этого естественно реле было проверено (в моем случае нужно было проверить как срабатывает четко геркон в катушке). Результат оказался отличным: удалось обеспечить работу реле от напряжения 1,5 В при этом сила тока составляет примерно 150-200 мА.

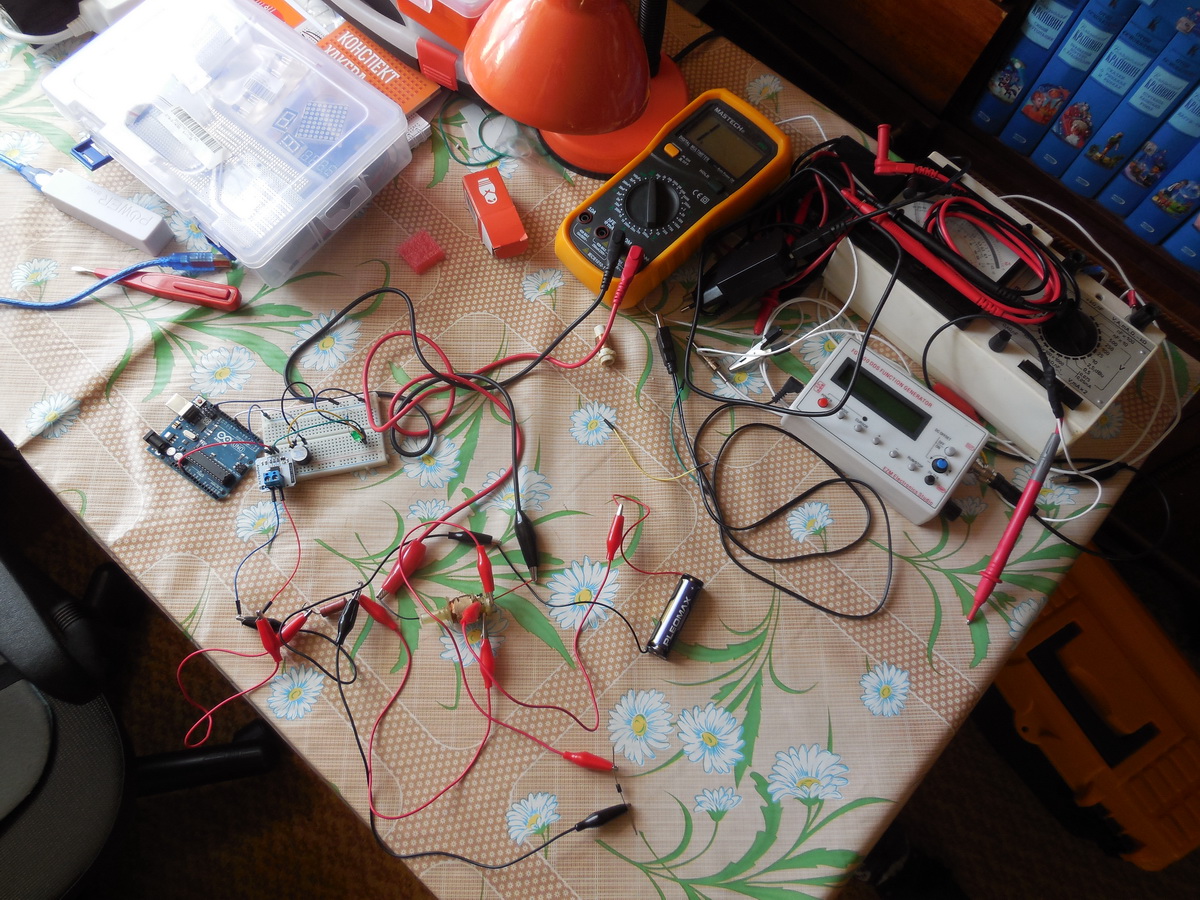

Теперь же нужно проверить будет ли работать сам силовой модуль. По сути дела это всего лишь транзисторный ключ (на базе полевого транзистора) который как раз управляется мизерным током от платы ардуино. Только в моем случае вместо мощной нагрузки будет использоваться обмотка самодельного реле на основе геркона. Пришлось собрать схему без пайки на макетной плате (как еще иначе мы ее называем «летучка»). Очень пригодились специальные провода на концах которых зажимы «крокодил». В общем собрать схему особого труда не составило.

А теперь начинается самое интересное: нужно все испытать и проверить как все работает. Напишу сразу что схема заработала сразу и без всяких проблем. Ардуино управляет катушкой самодельного реле, а внутри катушки сменный геркон, который в свою очередь для теста подключен к тестеру включенным в режим прозвонки. То есть теперь пищит азбукой Морзе тестер. Конечно же потом геркон будет подключен к розетке для разъема «джек 3,5». То есть к нашему модулю маяка трансивер подключается при помощи кабеля с двумя разъемами «джек». Это быстро, удобно. А благодаря геркону мы полностью развязали трансивер и маяк.

Как говориться период испытаний, тестов закончен. Теперь новая задача: это собрать схему. Но для этого сначала нужно будет разработать плату расширения для ардуино (так называемый шилд) на которой будет схема и большая часть деталей. Здесь еще нужно будет поработать, и в итоге будет сборана надежная плата, которая просто будет благодаря штырьковым разъемам втыкаться в ардуино. Так же будет использован и специальный корпус в котором разместиться платы, источники питания. Снаружи будет разъем питания, светодиод (так же возможно и выключатель который будет включать и выключать пьезодинамик).  Так же будет изменен скетч, и возможно еще будет добавлена возможность управлять переменным резистором длительностью паузы после передачи цикла (например от 30 до 90 секунд). То есть после передачи цикла (передается V V V позывной QRP BEACON LOC LN08JE KKK) должна быть пауза, длительностью которой можно будет так же управлять. Так что впереди еще будут и эксперименты и разработки платы. Обо всем конечно же расскажу, а пока спасибо что прочитали очередную заметку, увидимся! Удачи и всего хорошего!
